特點與用途:

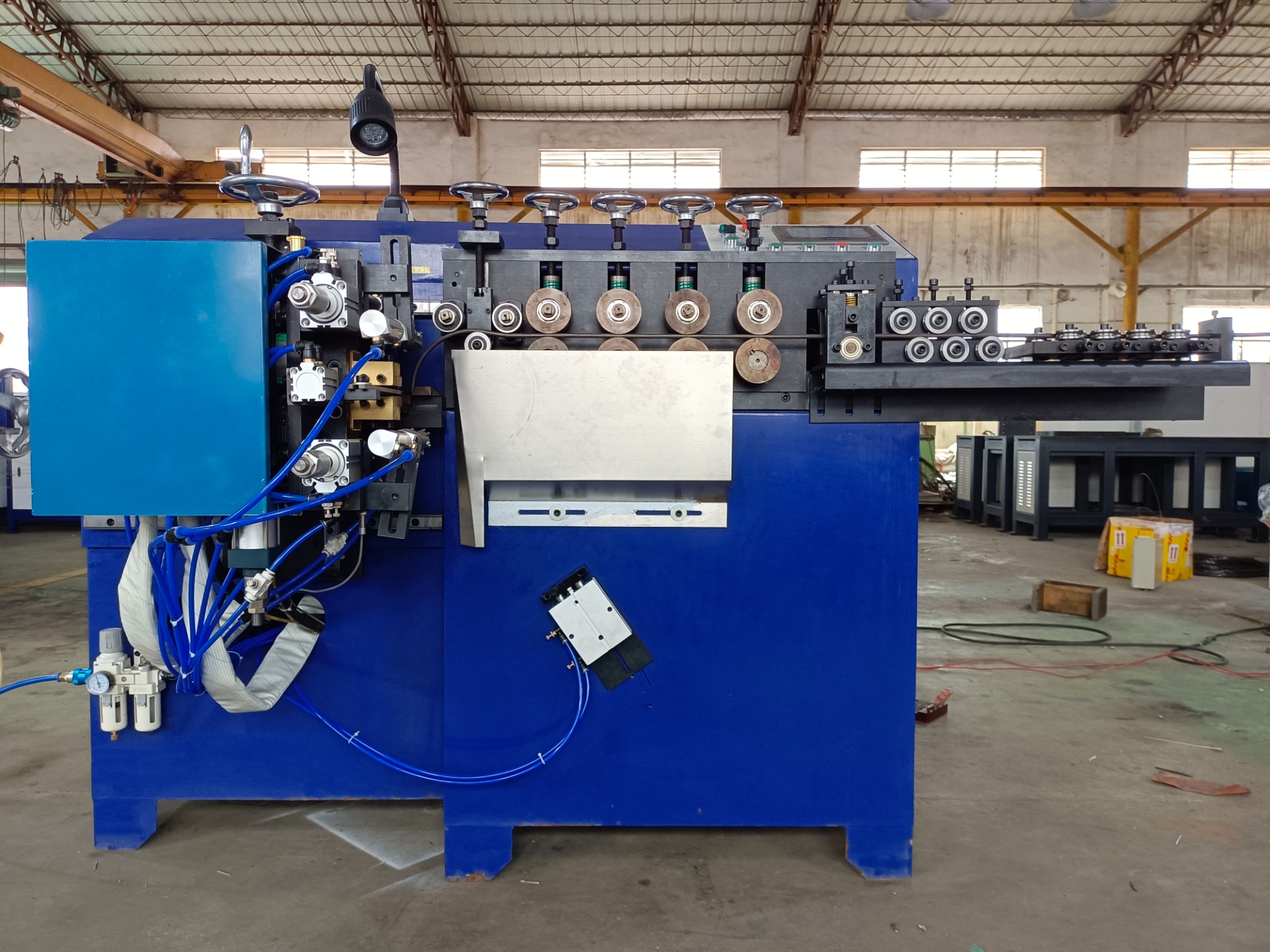

該全自動打圈焊接一體機由：1，鋼絲調直機構 ；2，鋼絲長度精密檢測機構；3，鋼絲牽引機構；4，打圈成形機構； 5，打圈切斷兩端對焊機構；6，焊接機構；7，控制系統等7大部分構成.

其中(1)鋼絲調直機構由兩組相互垂直的校正輪組成, 起鋼絲的校直和鋼絲內應力調整作用, 打圈焊接生產前, 放入鋼絲, 需要手動調整調整壓輪到適當?shù)奈恢脕?lái)滿足鋼絲校直要求. (2)鋼絲長度精密檢測機構在整個系統中起到打圈周長的精度要求, 由裝高精度光電編碼器輪和及其壓輪組成. (3)鋼絲牽引機構由伺服電機及精密減速器帶動對轉齒輪箱, 鋼絲壓緊裝置構成, 在整個系統中起到精確送絲作用,(4)打圈成形機構由2個位置固定成型輪及1個移動成形輪構成, 移動成型輪用絲桿結構移送, 并帶有鎖定裝置. (5)打圈切斷兩端對焊機構由鋼絲切斷裝置, 鋼絲抓取移送裝置, 對齊裝置,對焊裝置構成,在整個系統中起到打圈切斷,兩端對齊, 對焊的作用. (6) 焊接機構是由全銅心內循環水冷變壓器及精密控制器組成，焊接可控硅為德國硯峰品牌。（7）控制系統由控制整個設備的可編程序控制器(PLC)及輔助電路, 人機交互界面觸摸屏, 對焊焊接控制器及人機界面及其焊接電路, 設備各部位傳感器組成. 起到控制整個設備穩定打圈焊接的作用.

工作原理概述：

鋼絲從預先設置好的放線架放線出來, 經過(1)鋼絲調直機構進行校直,在 (2)鋼絲長度精密檢測機構和鋼絲牽引機構的協同工作下,校直后的鋼絲精密定長度移送到預先設置好打圈直徑的（直接在人機界面輸入數值即可）(3)打圈成形機構進行打圈成形 (4)打圈切斷兩端對焊機構預先設置好的位置和各項條件下, 被切斷后, 用打圈夾持裝置夾持移送到焊接固定電極的位置,這時對齊裝置已經把鋼絲兩端對齊, 接下來用對焊裝置進行焊接鋼絲兩端打圈焊接成形完畢. 以上過程中部分預先設置外, 所有動作全部有(5)控制系統自動控制全過程, 不需人工干預.

主要技術參數：
