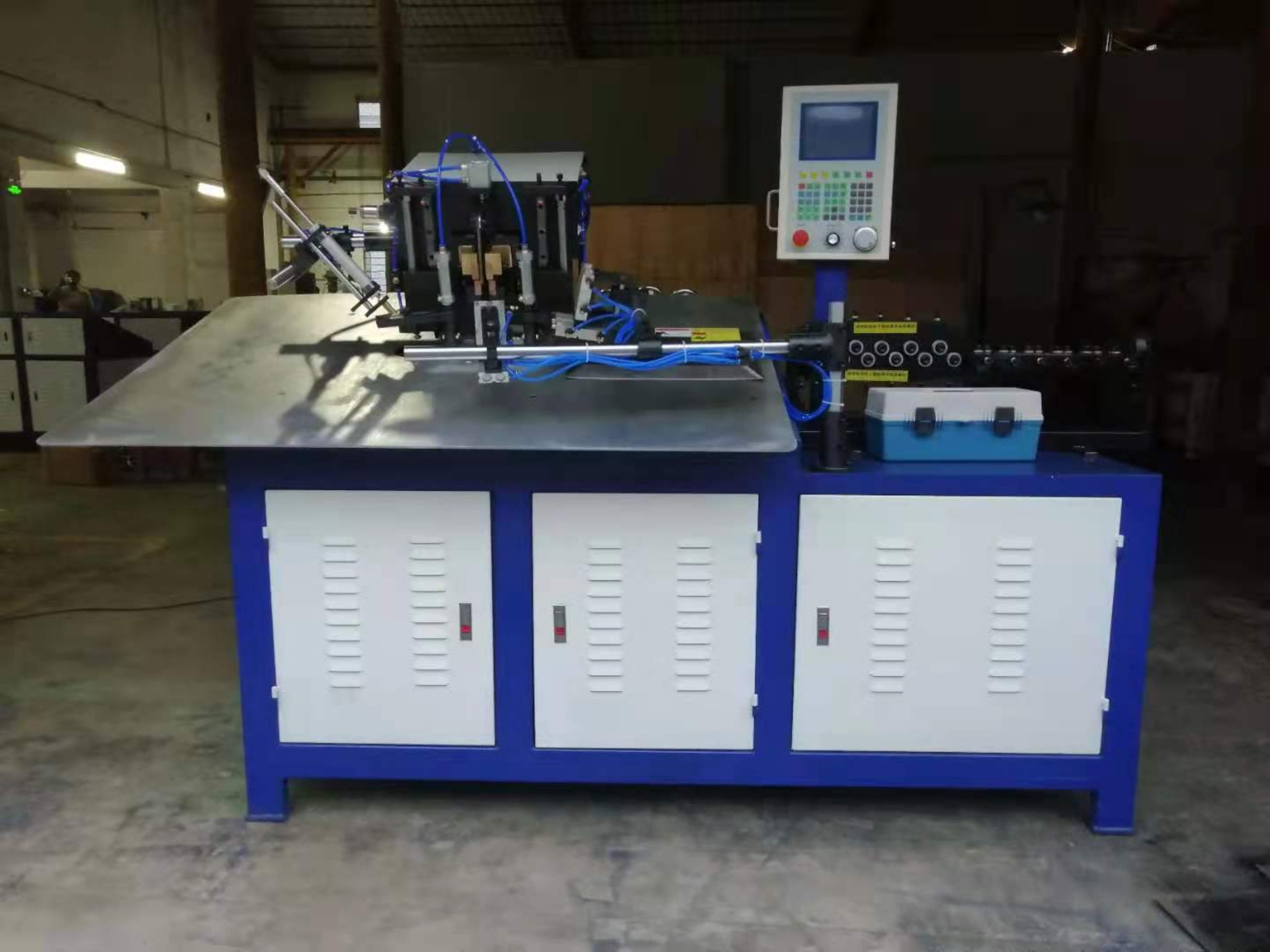

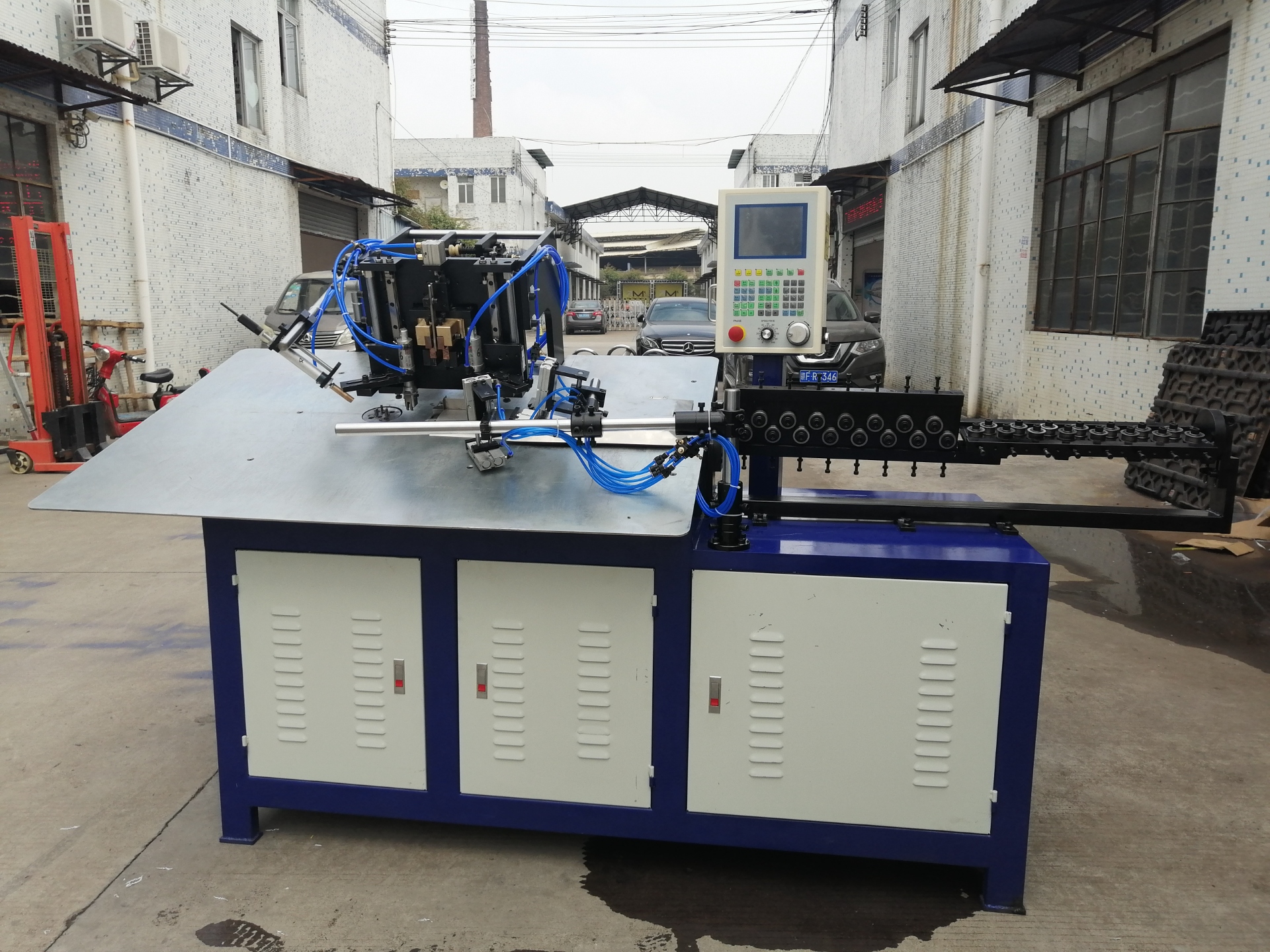

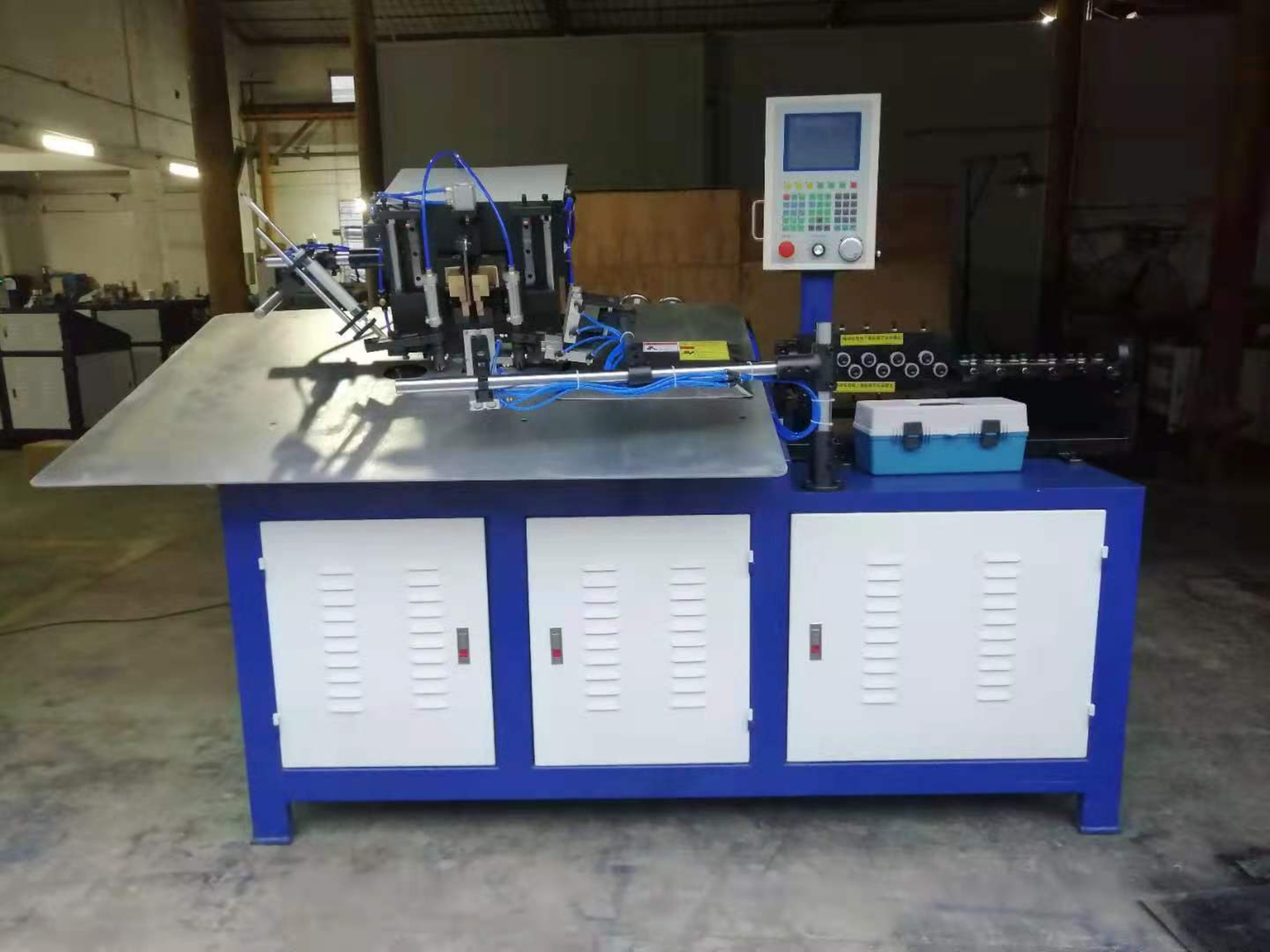

2D線材折彎焊接一體機

發布時間：2022-12-21 14:49人氣：604

2D線材折彎焊接一體機

功能與特點：

1. 本設備設計理念，以機器代替人工，無需調直機構、無需開模即可生產，只要產品是在一個平面上，各種形狀均可成型。

2. 選用高精度伺服控制系統驅動伺服電機，機械傳動選用精密齒輪連接，永遠保持不變的送線精度和送線速度

3. 剪切油缸液壓站配備強制風冷散熱器，保證機器長期連續工作的穩定性，加倍延長液壓系統元件的使用壽命

4. 控制系統采用PLC與人機觸摸屏連接，既方便操作，又保證了控制系統的穩定性，而且設計有生產數量預置功能，設定好產量后，設備自動連續運行，為企業節省了人工開支

5. 主要用于鐵線、不銹鋼線、銅線、鋁線成型（彎制）各種不規則形狀的平面產品，如方、圓、六角、橢圓、各種扣類、各式掛鉤及不同圈徑和不同弧形的線材

6. 裝有對焊功能，可以對方框、橢圓、六角形等閉合產品進行成型后直接焊接，大大節省人工。

主要技術參數

機種型號Machine Model	TJCX2.3-6	TJCX3-8
線徑范圍Wire diameter range	Φ2.3-6mm鐵線iron wire	Φ3-8mm鐵線iron wire
輸入電壓Input Voltage e	380V 50Hz/60Hz
切斷油缸切力Cylinder Shear force	Φ7.0鐵線iron wire	Φ9.0鐵線iron wire
油壓范圍Oil pressure range	0.3-0.6Mpa	0.3-1Mpa
液壓油型號Hydraulic oil model	46#/68#
適用線材Wire Range	圓線、方線、扁線（適用任何材質線材） Round, square, flat wire (suitable for any material wire)
送線長度length of wire feeding wire	按照用戶設定According to the user setting
儲存數據Store data	9999組數據9999 sets of data
最大送線速度Max. Wire Feed Speed	50M/Min	45M/Min
彎折精度Bending accuracy	±0.3mm
送線精度Wire feeding accuracy	±0.3mm
液壓系統Hydraulic system	電機	1.5KW	2.2KW
	電磁閥	220V/24V
	油泵	20L/min	30L/min
	油路塊	5位
	調壓閥/泄壓閥	各1件
	冷卻方式	風冷
電氣控制部分 Electrical control section	伺服電機	信捷2.0KW		信捷2.6KW
	PLC	信捷（或配數控系統）
	觸摸屏	10寸
	減速機	1：10
焊機部分：	變壓器	采用“川奇”矽鋼片線圈繞組采用全銅
	電控系統	通駿
	焊接氣缸	臺灣亞德克
	電磁閥	英國諾冠
	可控硅	德國硯峰
	電極	鉻鋯銅
外觀尺寸Machine size	240011001500mm	270011001500mm
機器重量Machine weight	800KG	1200KG
標準配備Sandard equipment:	普通送線架一個(A Wire feeding frame)
(1) 送線輪Wire feeding wheel	6pcs
(2) 壓線輪Wire feeding wheel	22PCS
(3) 切刀cutter	各1PCS
(4) 定軸折彎模具 rotate handpiece	4PCS
